Standaard profielen RhB
Bij de aanleg van een spoorlijn zijn vele ruimtelijke afmetingen standaard. Bij het nabouwen is het zinvol om diezelfde standaard afmetingen op schaal ook te hanteren. Daarmee lijkt de modelbaan op het grote voorbeeld. Ik heb de volgende standaard profielen aangehouden (afbeeldingen aanklikken voor een leesbaar beeld).

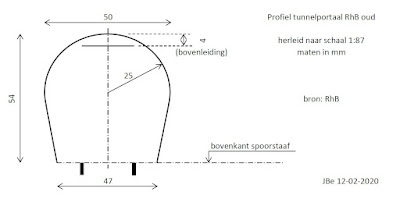

Tunnelprofiel (oud)
Het tunnelprofiel stamt uit de tijd van aanleg. Voor het latere aanbrengen van de bovenleiding is het oorspronkelijke profiel alleen verdiept. Nieuwe tunnels zijn breder en hoger.
Profiel van ingraving
Herleidt naar schaal 1:87
Breedte op hoogte bovenkant spoorstaaf: 60 mm.
helling 1:5
helling 1:5
Dwarsprofiel emplacement Filisur in 1990
(overloopbaar emplacement met lage perrons)
Herleid naar schaal 1:87
